HB45 DATABLAD
Jul 09, 2024| HB45 DATABLAD
Teknisk data:
Införa:
- Kompletta uppsättningar av utrustning har UL- eller CSA-certifikat;
- Utrustningen använder Siemens elektriska komponenter, styrsystem, PLC, servomotor, pekskärm, etc.;
- De viktigaste pneumatiska delarna antar varumärket Fisesto (Tyskland);
- Nyckellager, oljetätning är SKF (Sverige), NSK (Japan) och andra internationella välkända varumärken;
- Specialdesign för Nordamerika stångböjning R och draghållfasthet;
- Utrustningen antar skivtandstruktur, lång livslängd, lågt ljud, bekvämt underhåll, demontering och underhåll;
- Modulär styrskena ram, bockning Vinkel är mer exakt, bockning stålstång färdig kvalitet är högre;
- Utrustning kan Långtidsbearbetning av φ 36mm (nr. 11 i USA) (HRB500);
- Enkel fast, positiv och omvänd böjningsförstärkningsdiameter, böjnings R-standard hänvisar till USA:s krav;
- maximal bågdiameter (φ 304 mm);
- Böjhastighet {{0}} grad/sek, böjningshastighet 0,5-1 m/s;
- Den kortaste sidostorleken för dubbelt huvud är 1,8 m för böjning av dubbla huvuden, och den kortaste sidostorleken för enkelhuvud är 600 mm för böjning av siglehuvudet;
Maskinen exploderade:
- rörligt huvudenhet,
- mitten av armeringsjärnsklämramen,
- 5 m rälsram,
- 3 m rälsställ,
- 5 m rälsram,
- fast huvudenhet,
- råmaterial ram montering,
- färdig rackmontering,
- elektrisk styrskåpsmontering,
- driftskåp,
- flytta verktygslåda,
- pedal.
Fungera:

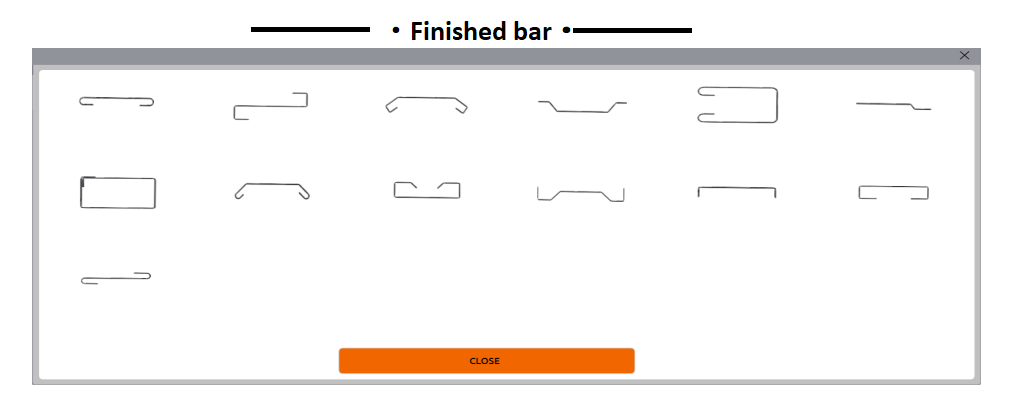

- Denna maskin kan bearbeta hästskor, stor stigbygel, stora krokar etc.
- Bearbeta§5-40mmrakt armeringsjärn.
KOMPONENTDELAR:
- Maskinen är konstruerad för ett rörligt bockhuvud och ett fast bockhuvud, så att bocklängden blir hög noggrann.
- Denna maskin levererade olika typer av Nordamerika böjning R-form, kan göra det mesta av vanlig bockning.
Elektriska delar
- Utrustningen antarSiemens elektriska komponenter, styrsystem, PLC, servomotor, pekskärm, etc.;
Huvudkomponenter
|
Serienummer |
namn |
varumärke |
Modell |
|
1 |
PLC |
Siemens |
|
|
2 |
Luftkompressor |
Jaguar |
ET -65 |
|
3 |
Cylinder och komponenter |
Fisesto |
|
|
4 |
Lager |
NSK/SKF/HRB |
|
|
5 |
Servo förare |
Siemens |
6SL5510-1BE17-0AF0/6SL5510-1BE17-0AF0/6SL5510-1BE{{1{{ 11}}}}AF0 |
|
6 |
Reducerare |
Bra vägg |
|
|
7 |
IoT-gateway |
Siemens |
6ED1055-5MC08-0BA2 |
|
8 |
E-Stopp |
Siemens |
3SU1050-1GB20-0AA0+3SU1550-1AA10-1CA0 |
|
9 |
Pekskärm |
Siemens |
6AV2128-3MB06-0AX1 |
|
10 |
Strömbrytare |
Siemens |
3VA5110-6EF31-0AA0/5SJ4301-8HG42/5SJ4316-8HG42/3RV2021-4DA10/3RV2021-4BA10 ... |
|
11 |
Smältbar utskärning |
Siemens |
KTK-R-20 |
|
12 |
Elektrisk fläkt |
SUNON |
PMD2412PTB1-A (2).GN |
|
13 |
Kontaktor |
Siemens |
3RT6025-1BB40 |
|
14 |
Växlingsläge strömförsörjning |
Siemens |
6EP1436-2BA10 |
|
15 |
Knopp |
Siemens |
3SU1052-2BF10-0AA0+3SU1550-1AA10-1NA0 |
|
16 |
Återställningsknapp |
Siemens |
3SU1050-0AB30-0AA0+3SU1550-1AA10-1NA0 |
|
17 |
Körbrytare |
Siemens |
3SE5232-0HK50 |
|
18 |
Startknapp |
Siemens |
3SU1050-0AB40-0AA0+3SU1550-1AA10-1NA0 |
|
19 |
Fot pedal |
KACON |
HRF-HD5NX-RE |
|
20 |
Kuggstång |
Siemens |
Certifikat: CSA eller UL
